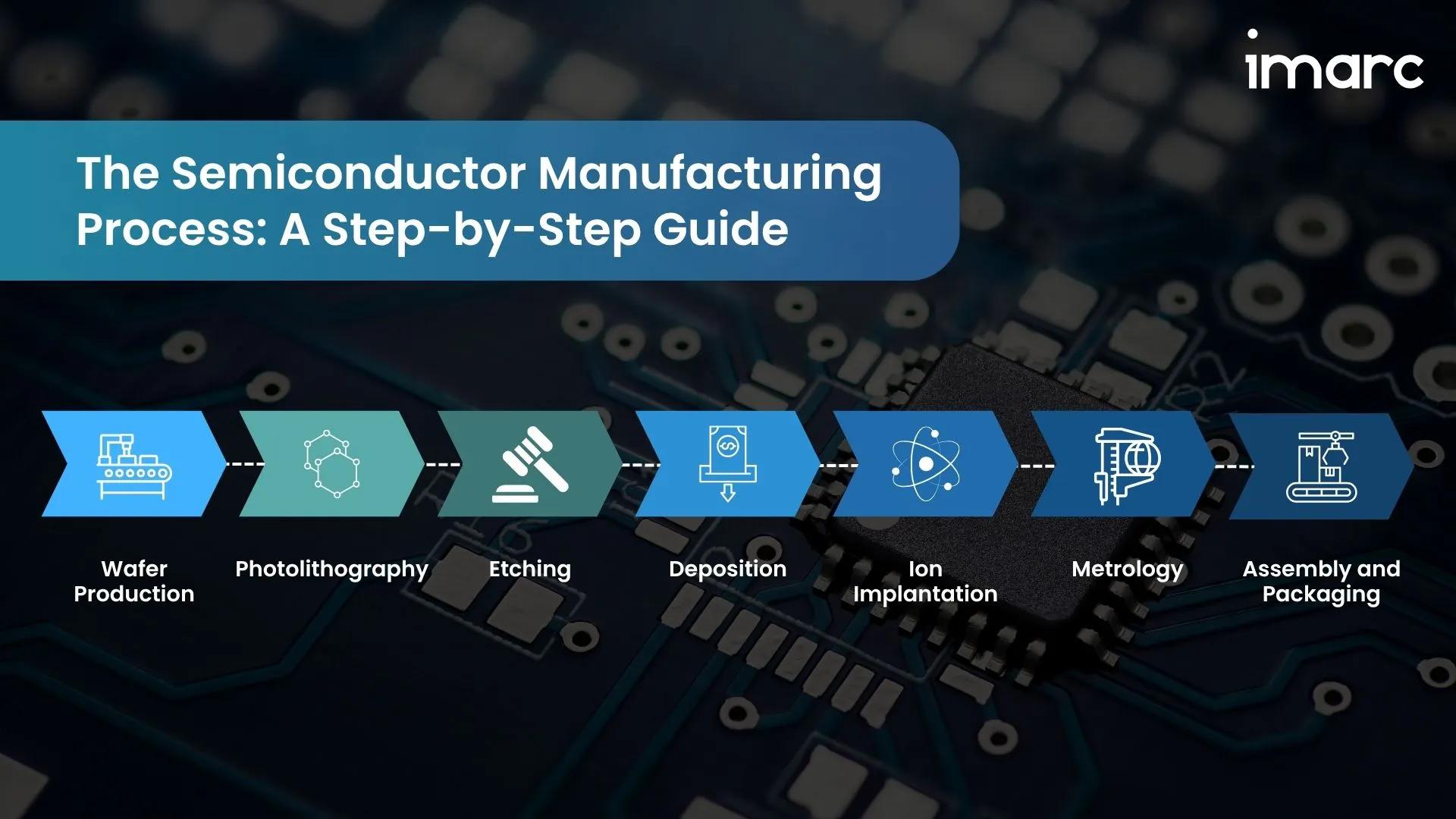

现代技术高度依赖于半导体，构成了驱动一系列电子设备的关键组件，从智能手机和计算机到汽车和家用电器。尽管尺寸紧凑，但这些复杂的材料对于运行我们每天使用的几乎所有技术工具都很重要。 2024年，半导体全球市场规模为6940亿美元，到2033年预计将达到1.22124亿美元，从2025 - 2033年起，复合年增长率为6.48％。最近的全球中断，尤其是半导体缺陷，具有这些芯片的关键作用和涉及制造的复杂网络。本指南对半导体的制造方式进行了全面的介绍，监视了原始材料的整个过程，直到最终的硅芯片赋予了大量设备。半导体具有独特的特性 - 它们只能在某些条件下传导电力 - 这使它们成为现代电子系统的组成部分。与Cond相比始终提供电流流量和抗电流流量的绝缘体，半导体可以根据电压或温度等外部影响在导电状态和绝缘状态之间移动。硅是最广泛使用的半导体材料，高度考虑了足够的供应，低成本和出色的电气性能。对于高性能的专业应用，还使用了诸如锗和砷化甘蓝等替代品。半导体的主要功能是它们控制波的能力。通过称为掺杂的过程，引入了杂质以改变其电导率。这使得半导体可以开发组件，例如用作控制集成电路中电流的开关的晶体管。这些功能为微处理器，内存芯片和几乎所有现代电子设备提供了半导体的基础。半导体生产是一个复杂且高度专业化的计划T包括许多精心控制的阶段。为了实现最佳的芯片性能，在每个阶段都需要严格关注细节。整个工作发生在一个超干净的环境中，称为一个清洁房间，位于半导体制造设施中（通常为“ Fab”）。这是该过程中关键步骤的摘要：硅晶片生产：该过程以从沙子获得的硅开始。清洁并溶解此原材料，然后形成一个固体单晶，称为铸锭。然后将硅锭切成薄的圆形晶圆，作为形成半导体电路的基础。光刻：光刻是将电路模式转移到晶圆上的关键步骤。一种称为光蛋白天的光敏材料应用于晶圆。然后将带有电路图案的掩码放置在此处，并使用UV灯暴露于光蛋白天，以创建电路设计的准确图像。蚀刻：光刻后，将晶片蚀刻，该过程可去除不必要的材料以形成复杂的循环图案。这可以通过化学或等离子体蚀刻来完成，并且应保持光震的保护完整。认罪：要生产一层芯片，通过去除技术（CVD）或蒸汽的物理去除（PVD）来添加不同材料的电影。这些层构成了芯片功能所需的绝缘和导电元件。离子植入：离子植入用于引入不耐受性，从而改变了其DE特性。这个过程称为兴奋剂，对于制造构成芯片逻辑电路基础的晶体管至关重要。权重和指标：在整个过程中，使用电子显微镜和原子力显微镜等复杂工具仔细审查和测量晶圆。 TheSe工具将确保创建电路以满足高质量芯片性能所需的准确规格。组装和p交流：当电路完全开发时，将晶片切成单独的芯片，称为晶圆。每个芯片在包装在保护性外壳中之前进行功能测试。然后，芯片终于准备好连接到电路板并集成到电子设备中。半导体制造商或“晶圆厂”是世界上技术最先进的制造环境之一。在这些设施中，使用各种精确机器来创建半导体芯片所需的复杂模式和结构。这些机器既昂贵又高度专业，在整个制造过程中进行了关键活动。草原和扫描仪：这些是对光刻负责的机器。他们在硅晶片上的复杂项目电路模式中使用光。步进工艺芯片设计层，因为扫描仪允许以高精度打印更复杂和更大的图案。蚀刻剂和清洁剂：蚀刻剂使用化学物质或血浆要雕刻晶圆表面，请去除特定材料以创建电路图案。机器清洁可确保晶圆没有任何可能影响芯片性能的受污染。拆卸系统：拆卸机用于将薄层材料（例如金属或绝缘体）涂在晶圆上。这些系统可以通过CVD或PVD等程序进行工作，以确保层相等，准确地应用。离子植入器：离子植入剂引入晶片中的掺杂剂（原子改变了半导体的电性能）。此步骤对于允许芯片执行其分配操作的晶体管的创建很重要。测量和发现工具：测量工具，包括电子显微镜和原子力显微镜，用于在不同阶段进行测量和检查晶圆。这些工具确保晶圆中创建的功能具有最高的精度，因为即使是微小的缺陷也会影响芯片性能。半导体晶圆厂的心脏在芯片制造中，半导体行业超出了制造厂的范围。它是一个复杂的全球生态系统的一部分，该系统涉及许多行业，每个行业都在整个过程中贡献了关键要素。电子设计自动化公司（EDA）EDA公司将开发用于设计在半导体晶片中弹出的复杂电路的软件工具。这些工具使工程师为芯片的电路创建高度详细和准确的布局，执行性能并确保最终设计的功能和效率。专业设备制造商生产的半导体晶圆厂（例如草原，蚀刻剂和离子）中使用的设备制造商。这些公司提供制造晶圆的切割技术，以确保织物中使用的工具可以创造现代芯片所需的最小，最准确的功能。原材料供应商半导体制造取决于杂色原材料（主要是硅的Mrapid纯度），但还包括去除和射血等过程所需的化学物质，气体和金属。这些材料的供应商确保可以使用高质量的成分来生产可靠的高性能芯片。当组件和测试公司处理晶圆并切割单个芯片时，组装和测试公司将持有最后阶段。这些公司在保护案件中打包筹码，并进行严格的测试，以确保每个芯片在发送给客户之前都可以正常工作。该软件包还为将芯片整合到电子设备中提供了所需的电力。对于较小，更快，更好的芯片驱动的需求，半导体行业不断发展。在促进技术井中，已经开发了新的创新和制造技术来满足这些需求。预计许多新兴趋势将影响半导体制造的未来。严重的紫外线（EUV）光刻EUV光刻技术代表了半导体制造的一个重大飞跃。下一代光刻技术的长度长度长度长，在硅晶片中创建较小，更准确的图案。 EUV将产生较小，更强的芯片，这对于促进人工智能（AI）和5G网络等技术至关重要。 3D包装3D包装涉及彼此之间多个半导体芯片的约会，从而创造出更紧凑，更强大的设备。这项技术可以在较小的足迹中提供更大的记忆力，更高的处理强度和更好的能源效率。 3D包装对于移动设备，云计算和数据中心的应用尤其重要。新的材料研究人员继续探索替代或增强传统硅的替代材料。石墨烯，硝酸甘露等材料提供了一定AP的出色性能平板，例如更快的速度或更高的能源效率。这些材料的开发可以改变半导体制造，并实现随后的一代高性能设备。预计计算数量会散发出计算的强度，超出传统芯片的实现。尽管它仍处于早期阶段，但对计算量的研究正在迅速发展，半导体将在构建音量系统所需的硬件中发挥关键作用。它可以在密码学，复杂的模拟和人工智能等领域开放新领域。半导体制造是一项技术丰富，技术高度精炼的过程，它使大多数数字基础架构成为可能。从硅的初步完善到包装和试验的后期，每个步骤都依赖于先进的机械，准确的控制和全球协调。这个过程并不能阻止织物。它涵盖了一个广泛的行业网络包装和测试服务的软件和材料。 EUV光刻，3D包装和新的半导体材料等变化已经在塑造下一个HENARATION设备，驱动性能边界并支持新用例。 IMARC集团为进入半导体市场或扩大半导体市场的公司提供端到端的支持。我们的服务涵盖了从计划到实施的每个阶段：劳动厂报告项目：包含详细流程，市场审查，资本支出/运营成本估算和投资回报率预测的交钥匙报告，提供完整的蓝图设置。市场研究和行业分析：在全球和区域半导体市场中的重要报告中，涵盖了趋势，预测和主要参与者，以支持战略规划。可能性研究：自定义项目纳的可行性，包括技术，财务和物流审查，以指导决策者投资。工厂设置咨询N：站点选择站点，管理和批准，工厂布局设计和供应链设置，以确保适当的工厂开始。获得和供应链情报：识别和评估材料和设备的供应商，重点关注质量，成本和可靠性。竞争情报和基准测试：对行业参与者的详细审查，以帮助完善技术，提高绩效并确定市场上的差距。
